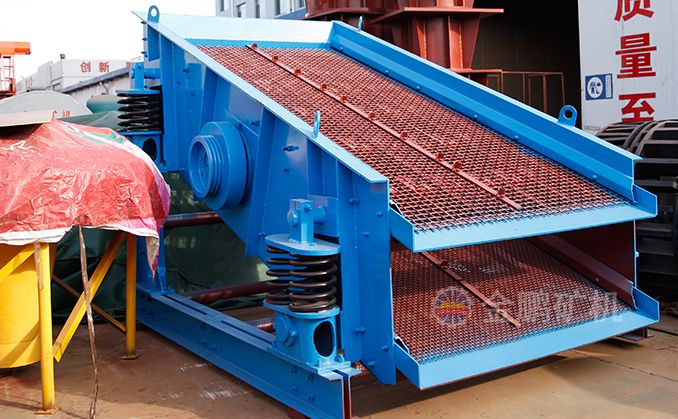

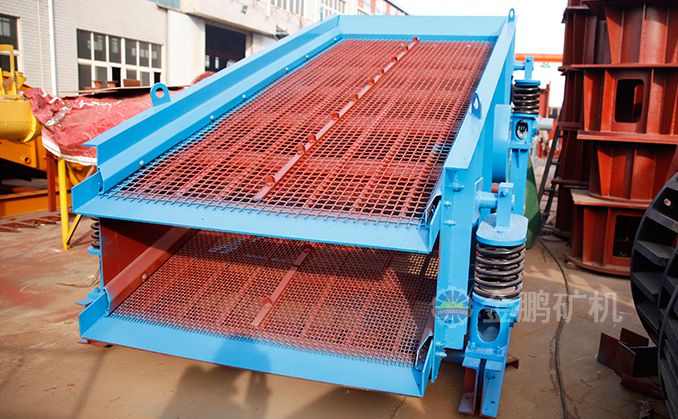

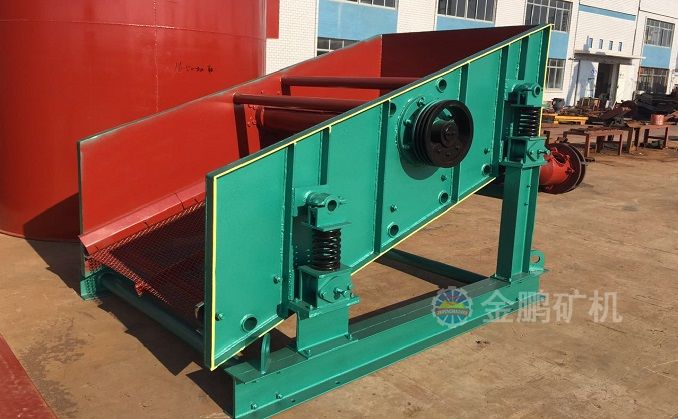

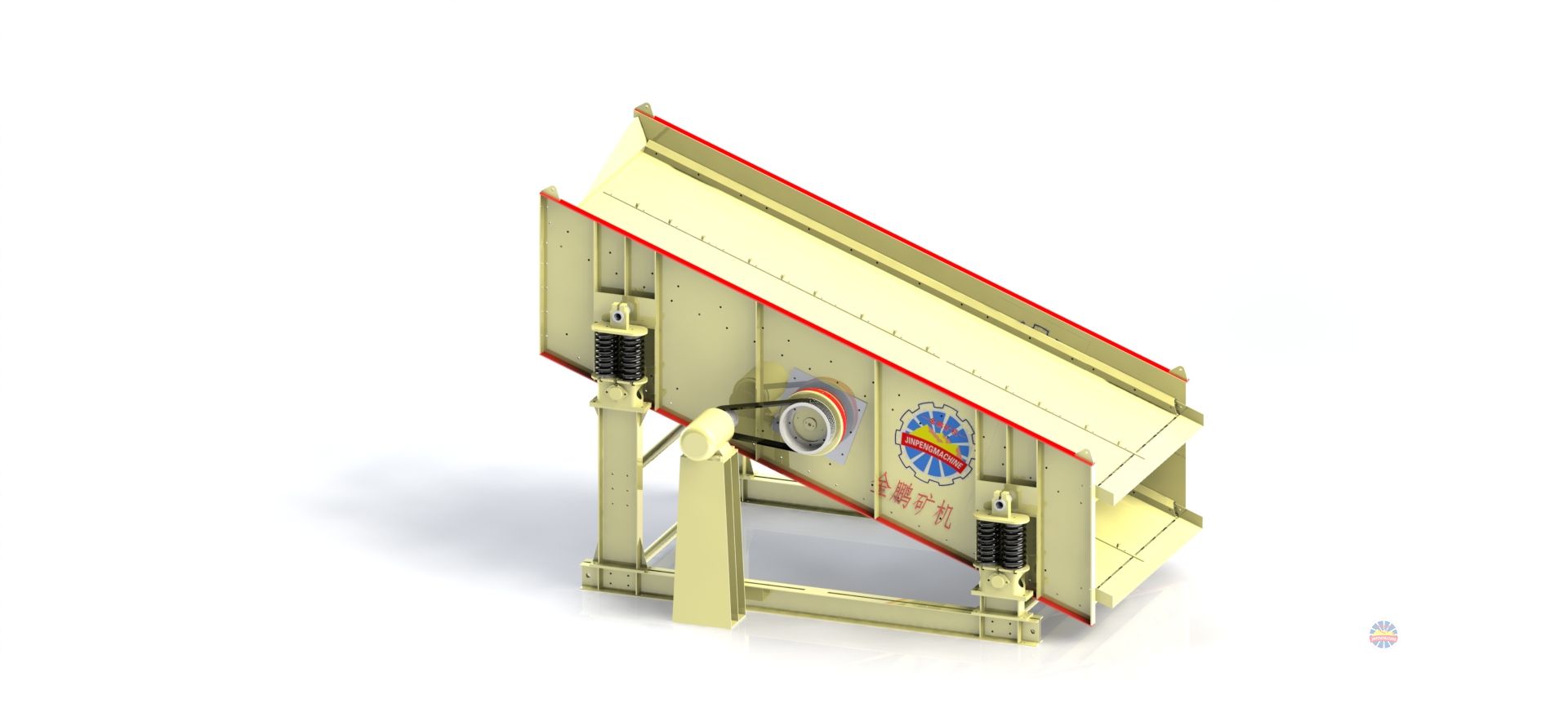

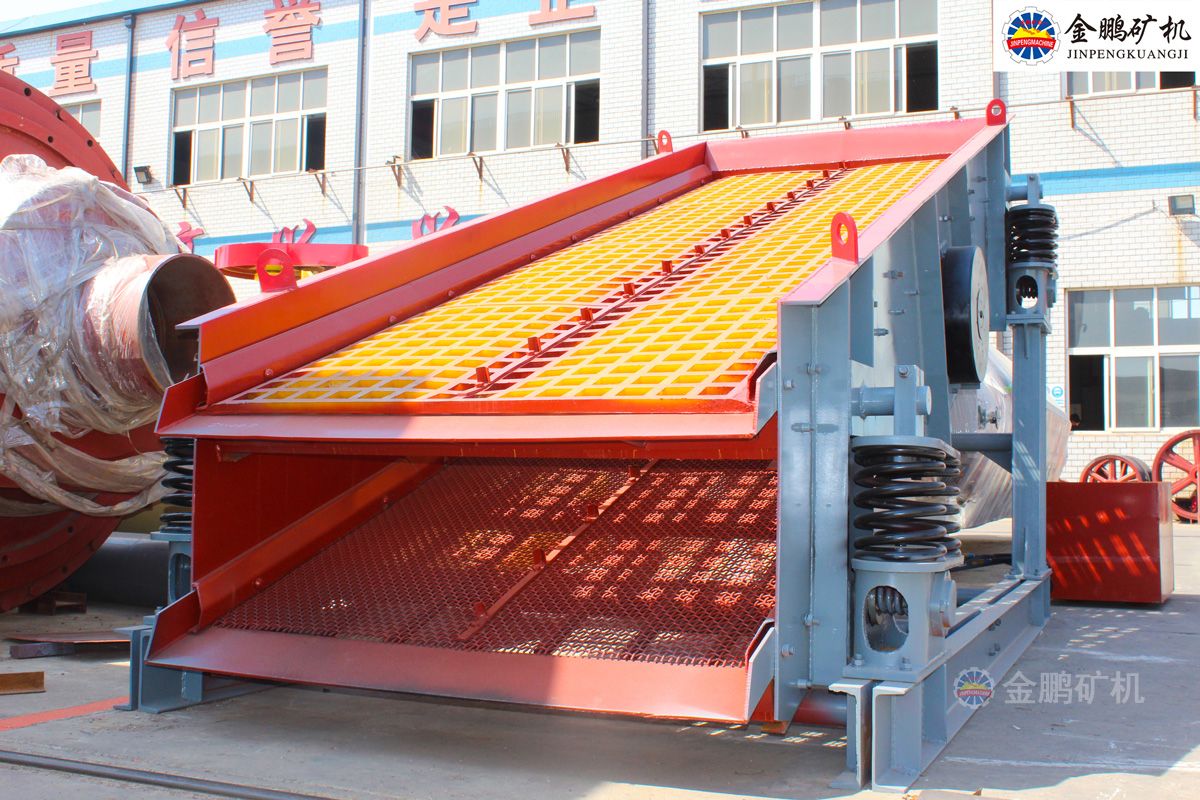

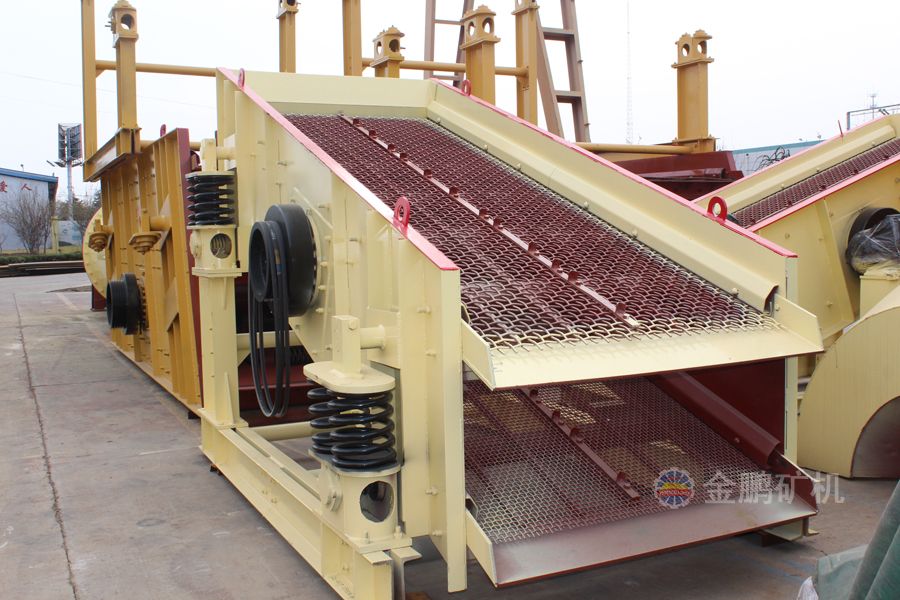

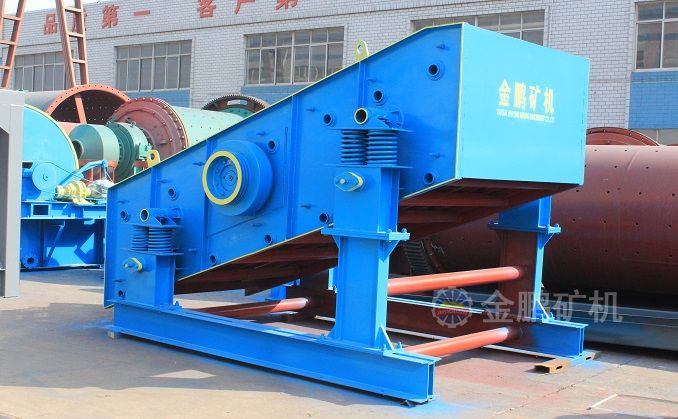

圓振動篩主要由篩箱、篩網、振動器、減振彈簧、支架、電動機等組成。
篩網是主要易損件。根據物料品種和用戶要求，可采用高錳鋼編織篩網和聚氨酯網，篩板分單層、雙層和多層，并有輕型和重型之分;電動機可安裝在左側或右側。
振動器安裝在篩箱側板上，并由電動機通過三角帶帶動旋轉，產生離心慣性力，迫使篩箱振動。
1、結構簡單，維修方便，經久耐用，故障率低；
2、振動器運用了共振原理，雙質體臨界共振狀態工作，所需驅動功率小，在啟動時無大的啟動電流，噪聲低；
3、振動器啟動后，振幅瞬時即可達到工作穩定值。停車時，它的振幅瞬時即可消失，平且允許在額定電壓、電流和振幅下直接啟動和停車。
4、篩體的振幅可調，可以通過改變偏心塊的重量獲得不同的振幅。
5、由于篩箱振動強烈，減少了物料堵塞篩孔的現象，使篩子具有較高的篩分效率和生產率。
YA系列圓振動篩技術性能 | ||||||||
型號 | 篩面 | 最大給料粒度mm | 處理能力r/h | 電動機 | 重量kg | |||
層數 | 面積㎡ | 傾角° | 型號 | 功率 | ||||
YA1224 | 1 | 2.9 | 20 | 100 | 60～200 | Y132S-4 | 5.5 | 4256 |
2YA1224 | 2 | 5160 | ||||||
3YA1224 | 3 | 5320 | ||||||
YA1236 | 1 | 4.3 | 20 | 200 | 80～240 | Y160M-4 | 11 | 4905 |
2YA1236 | 2 | 5311 | ||||||
YA1530 | 1 | 4.5 | 20 | 200 | 80～240 | Y160M-4 | 11 | 4675 |
YA1536 | 1 | 5.4 | 20 | 200 | 100～350 | Y160M-4 | 11 | 5137 |
2YA1536 | 2 | 5.4 | 20 | 400 | 100～350 | Y160L-4 | 15 | 5624 |
YAH1536 | 1 | 5.4 | 20 | 400 | 160～650 | Y160M-4 | 11 | 5625 |
2YAH1536 | 2 | 5.4 | 20 | 400 | 160～650 | Y160L-4 | 15 | 6045 |
YA1542 | 1 | 6.5 | 20 | 200 | 110～385 | Y160L-4 | 15 | 5515 |
2YA1542 | 2 | 6098 | ||||||
YA1548 | 1 | 7.2 | 20 | 200 | 120～420 | Y160L-4 | 15 | 5918 |
2YA1548 | 2 | 6321 | ||||||
YAH1548 | 1 | 7.2 | 20 | 400 | 200～780 | Y160L-4 | 15 | 6842 |
2YAH1548 | 2 | 7404 | ||||||
YA1836 | 1 | 6.5 | 20 | 200 | 140～220 | Y160M-4 | 11 | 5205 |
2YA1836 | 2 | Y160L-4 | 15 | 5946 | ||||
YAH1836 | 1 | 6.5 | 20 | 400 | 220～900 | Y160M-4 | 11 | 5900 |
2YAH1836 | 2 | Y160L-4 | 15 | 6353 | ||||
YA1842 | 1 | 7.6 | 20 | 200 | 140～490 | Y160L-4 | 15 | 5829 |
2YA1842 | 2 | 6437 | ||||||
YAH1842 | 1 | 7.6 | 20 | 400 | 450～800 | Y160L-4 | 15 | 6352 |
2HAY1842 | 2 | 7037 | ||||||
YA1848 | 1 | 8.6 | 20 | 200 | 150～525 | Y160L-4 | 15 | 6289 |
2YA1848 | 2 | 6624 | ||||||
YAH1848 | 1 | 8.6 | 20 | 400 | 250～1000 | Y160L-4 | 15 | 7122 |
2YAH1848 | 2 | 7740 | ||||||
YA2148 | 1 | 10 | 20 | 210 | 180～630 | Y180M-4 | 18.5 | 9033 |
2YA2148 | 2 | Y180L-4 | 22 | 10532 | ||||
YAH2148 | 1 | 10 | 20 | 400 | 270～1200 | Y180M-4 | 18.5 | 10430 |
2YAH2148 | 2 | Y180L-4 | 22 | 11190 | ||||
YA2160 | 1 | 12.6 | 20 | 200 | 230～800 | Y180M-4 | 18.5 | 9926 |
2YA2160 | 2 | Y180L-4 | 22 | 11249 | ||||
YAH2160 | 1 | 12.6 | 20 | 400 | 350～1500 | Y200L-4 | 30 | 12490 |
2YAH2160 | 2 | 13858 | ||||||
YA2448 | 1 | 11.5 | 20 | 200 | 200～700 | Y180M-4 | 18.5 | 9834 |
YAH2448 | 1 | 11.5 | 20 | 400 | 310～1300 | Y200L-4 | 30 | 11830 |
2YAH2448 | 2 | 13012 | ||||||
YA2460 | 1 | 14.4 | 20 | 200 | 260～780 | Y200L-4 | 30 | 12240 |
2YA2460 | 2 | 13583 | ||||||
YAH2460 | 1 | 14.4 | 20 | 400 | 400～1700 | Y200L-4 | 30 | 13096 |
2YAH2460 | 2 | 14455 | ||||||
